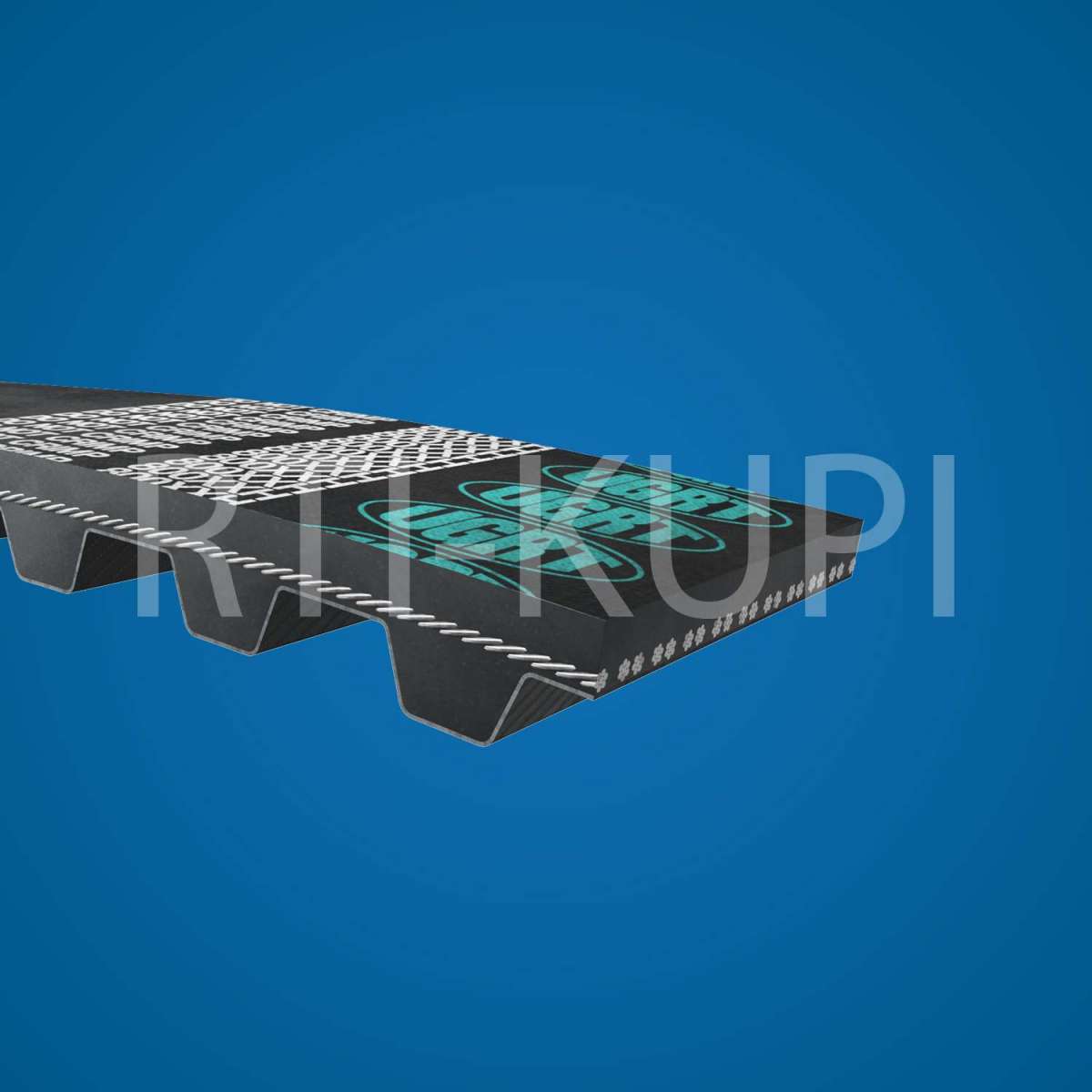

Ремни зубчатые резиновые предназначены для передачи вращательного движения в приводах, не допускающих проскальзывания. Ремни зубчатые XXH широко применяются в различных приводах от миниатюрного (различные виды печатных и вычислительных машин) до оборудования, работающего в условиях высочайших нагрузок (нефтяные насосы и т.п.)
Основные размеры
|
профиль |
t (mm) |
hs (mm) |
ht (mm) |
|
XXH |
31,75 |
15,8 |
9,6 |
Стандартный ряд ширин по коду:
XXH-200” (50,8мм), 300” (76,2мм), 400” (101.6мм), 500” (127мм)
Пример условного обозначения:
1600XXH200”
1600 – длина в 1/10 дюйма;
XXH – профиль ремня с шагом 31.75 мм;
200 – ширина ремня 50,8 мм.
|
Кол-во зубьев ремня |
Расчетная длина ремня (мм) |
Обозначение ремня |
|
64 |
2032 |
800XXH |
|
80 |
2540 |
1000XXH |
|
128 |
4064 |
1600XXH |
|
144 |
4572 |

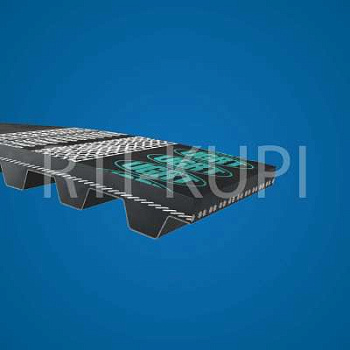

1800XXH |
